| 型號 | 簡要說明 | 規格 | 氣接口 | |||
| 快插接頭 | 內螺紋 | |||||
| M | G | NPT | ||||
| 單個設備-過濾減壓、水分離 | ||||||
| 過濾減壓閥 MSU-LFR | 技術參數 | |||||
| 集過濾器和減壓閥為一體，過濾等級 5 或 40 μm | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
| 過濾器 MSU-LF | ||||||
| 過濾等級 5 或 40 μm | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
| 單個設備-減壓、油霧器 | ||||||
| 減壓閥 MSU-LR | ||||||
| 用于設置所需的工作壓力， 4 種壓力調節 范圍。 | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
| 油霧器 MSU-LOE | ||||||
| 給氣源添加油，量精確可調。油霧含量與氣流量成正比。 | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
| 型號 | 簡要說明 | 規格 | 氣接口 | |||
| 快插接頭 | 內螺紋 | |||||
| M | G | NPT | ||||
單個設備-開關閥、軟啟動 | ||||||
開關閥 MSU-EM1 | ||||||
| 手控開關閥，用于 氣動裝置的增壓和 排氣。 | 4 | - | - | 1/8, 1/4 | - |
軟啟動閥MSU-EDE | ||||||
| 電控制軟啟動閥，用 于給氣動裝置慢慢增 壓和排氣。 | 4 | - | - | 1/8, 1/4 | - |
| 組合 | ||||||

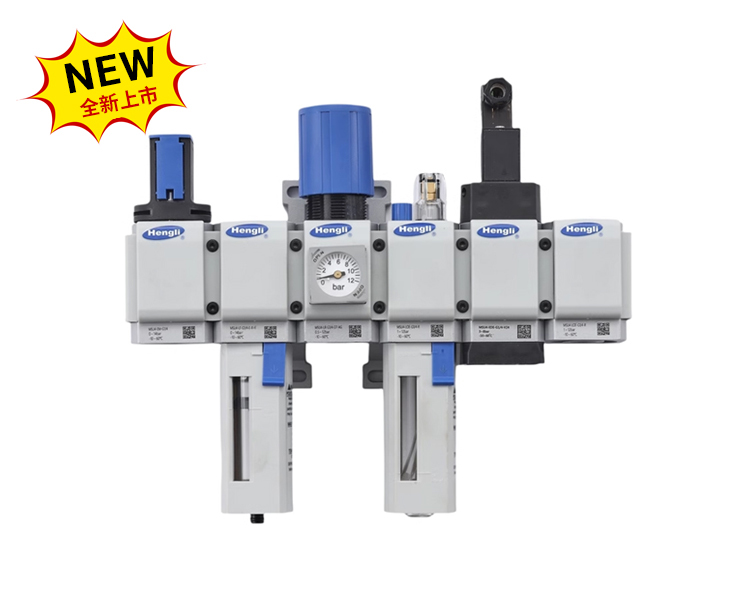

氣源處理裝置組合 MSU4/6-FRC1 | ||||||
| 過濾器、減壓閥和油 霧器組合。 | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
氣源處理裝置組合 MSU4/6-FRC2 | ||||||
| 過濾減壓和油霧器組合。 | 4 | - | - | 1/8, 1/4 | - |
| 6 | - | - | 3/8, 1/2 | - | ||
【注意】氣源處理裝置內單個元件的順序與安全性和功能性相關，需要遵循以下規則：
? 在氣流方向上，只允許排列相同或較小壓力調節范圍的減壓閥
? 在氣流方向上，油霧器 MSU-LOE 不允許排列在過濾器 、水分離器或膜片式空氣干燥器的上游
? 流量傳感器不能直接安裝在減壓閥的下游；兩者之間必須安裝一個分支模塊
? 在氣流方向上，快速排氣閥必須是最末一個氣源處理元件
| MSU | 4 | LF | 1/8 | 5 | - | - | - | - | P | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | |
| ① | 模塊寬度 | 4：40，6：62 | ||||||||
| ② | 過濾器 | LF | ||||||||
| ③ | 氣接口 | 1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2 | ||||||||
| ④ | 過濾等級 | 5:5μm；40：40μm | ||||||||
| ⑤ | 排水方式 | M=手動排水；H=半自動排水 | ||||||||
| ⑥ | 濾杯 | -=塑料濾杯 | ||||||||
| ⑦ | 安裝方式 | -=不帶安裝支架；WR=安裝支架，減壓閥手柄帶滾花螺母；WP=基本型安裝支架 | ||||||||
| ⑧ | 氣流方向 | -=從左到右；Z=從右到左 | ||||||||
| ⑨ | 保護罩 | P=塑料保護罩；M=金屬保護罩 | ||||||||
| MSU | 4 | LR | 1/8 | - | - | - | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | ⑥ | |
| ① | 模塊寬度 | 4：40，6：62 | |||||
| ② | 減壓閥 | LR | |||||
| ③ | 氣接口 | 1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2 | |||||
| ④ | 調壓范圍 | 基本型0.5-1.2bar | |||||
| ⑤ | 安裝方式 | -=不帶安裝支架；WR=安裝支架，減壓閥手柄帶滾花螺母；WP=基本型安裝支架 | |||||
| ⑥ | 氣流方向 | -=從左到右；Z=從右到左 | |||||
| MSU | 4 | LOE | 1/8 | - | - | - | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | ⑥ | |
| ① | 模塊寬度 | 4：40，6：62 | |||||
| ② | 油霧器 | LOE | |||||
| ③ | 氣接口 | 1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2 | |||||
| ④ | 保護罩 | -=塑料濾杯保護罩 | |||||
| ⑤ | 安裝方式 | -=無需安裝支架;；WP=安裝支架，基本型 | |||||
| ⑥ | 氣流方向 | -=從左到右；Z=從右到左 | |||||
| MSU | 4 | EM1 | 1/8 | - | - | - | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | ⑥ | |
| ① | 模塊寬度 | 4：40，6：62 | |||||
| ② | 手動開關閥 | EM1 | |||||
| ③ | 氣接口 | 1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2 | |||||
| ④ | 消音器 | -:無消聲器；m：帶消聲器 | |||||
| ⑤ | 氣流方向 | -=從左到右；Z=從右到左 | |||||
| ⑥ | 安裝方式 | -=無需安裝支架;；WP=安裝支架，基本型 | |||||
| MSU | 4 | EDE | 1/4 | 24 | 8 | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | |
| ① | 模塊寬度 | 4：40mm，6：62mm | ||||
| ② | 電控開關閥,帶軟啟動模塊 | EDE | ||||
| ③ | 氣接口 | 1/4：內螺紋G1/4；1/2：內螺紋G1/2 | ||||
| ④ | 電源電壓 | 24:24VDC(DIN43650C) | ||||
| ⑤ | 派生型 | B=基本型 | ||||
| MSU | 4 | 1/4 | FRC1 | - | J1 | - | |
| 氣源處理裝置組合 | ① | ② | ③ | ④ | ⑤ | ⑥ | |
| ① | 模塊寬度 | 4：40mm，6：62mm | |||||
| ② | 氣接口 | 1/8：內螺紋G1/8；1/4：內螺紋G1/4；3/8：內螺紋G3/8；1/2：內螺紋G1/2 | |||||
| ③ | 組合件 | FRC1::過濾器、減壓閥和油霧器;FRC2:過濾減壓閥和油霧器 | |||||
| ④ | 排水方式 | -=半自動排水(可手動排水) | |||||
| ⑤ | 氣源處理元件配備 | J1 | 過濾精度40μm,塑料濾杯,半自動冷凝水排放裝置,調壓范圍0.5~12bar,可鎖定旋轉手柄 | ||||
| J2 | 過濾精度5μm,塑料濾杯,半自動冷凝水排放裝置,調壓范圍0.5~12bar,可鎖定旋轉手柄 | ||||||
| ⑥ | 氣流方向 | -=從左到右；Z=從右到左 | |||||
