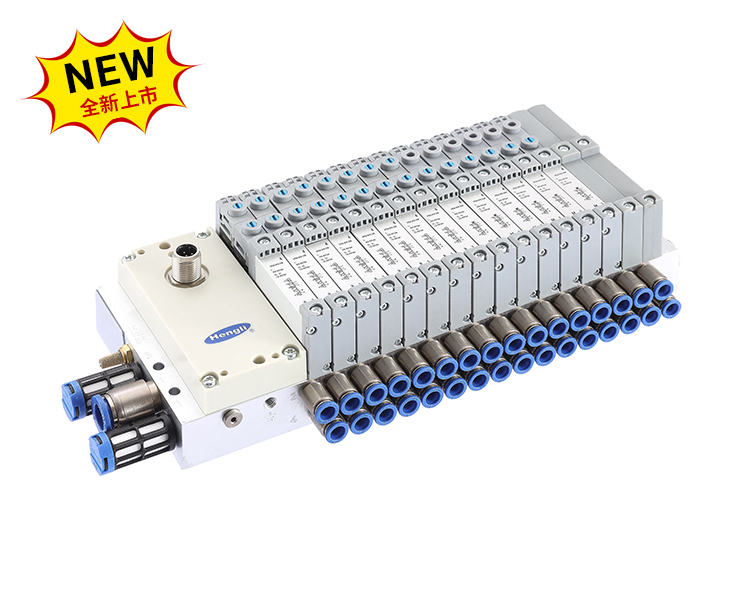

| -B | 14 | -PN | -Z | -V1 | Q10 | -L | L | U | L | Q4S | 2 | R |
... | ... | ... | |||||||||||
閥島 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | 1) | 2) | 3) |
① | -閥型：S=半管式閥，B=板式閥 | ||||||||||||
② | 閥寬mm：10;14;18 | ||||||||||||
③ | -電連接方式: | ||||||||||||
S25 | Sub-D25針 | EC | EtherCAT | CC | CC-link IEFB | LK | IO-Link | EN | EtherNet/IP | PN | Profinet | ||
④ | -先導型式：空白=內先導，Z=外先導 | ||||||||||||
⑤ | 接頭材質：空白=黃銅鍍鎳；V1=不銹鋼 | ||||||||||||
⑥ | -氣源接口： | ||||||||||||
空白 | 不裝接頭 | Q6 | 快插接頭6mm，適用閥寬10 | Q8 | 快插接頭8mm，適用閥寬10 | ||||||||
Q10 | 快插接頭10mm，適用閥寬14 | Q12 | 快插接頭12mm，適用閥寬14、18 | Q16 | 快插接頭16mm，適用閥寬18 | ||||||||
⑦ | -氣源接頭安裝位置： | ||||||||||||
空白 | 兩側安裝 | L | 左側安裝 | R | 右側安裝 | ||||||||
F | 底面，兩側，用于控制柜 | FL | 底面，左側，用于控制柜 | FR | 底面，右側，用于控制柜 | ||||||||
⑧ | 接頭：空白=直插；L=L型 | ||||||||||||
⑨ | 消聲器：空白=無；U=消聲器 | ||||||||||||
⑩ | 消聲器安裝： | ||||||||||||
空白 | 左右兩側安裝 | L | 左側安裝 | ||||||||||
R | 右側安裝 | F | 底面，用于控制柜 | ||||||||||
【注】 | 當需要不同閥接頭及數量不等、閥功能各異時，按1）+2）+3）方式分別表述，參考【示例】；對閥口有不同定義及壓力分區時，請咨詢本公司 | ||||||||||||
1） | 閥接口： | ||||||||||||
空白 | 不裝接頭 | Q4S | 快插接頭4mm，適用閥寬10、14 | ||||||||||
Q6S | 快插接頭6mm，適用閥寬10、14、18 | Q8S | 快插接頭8mm，適用閥寬14、18 | ||||||||||
2） | 每種功能閥的數量：2=2個；3=3個...24=24個，每種閥功能及數量可根據實際需要選擇 | ||||||||||||
3） | -閥位上閥的功能及代碼 | ||||||||||||

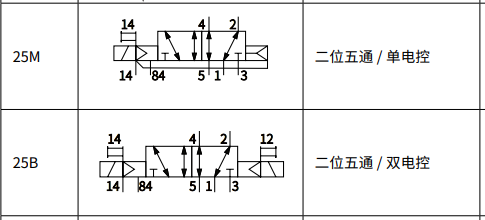

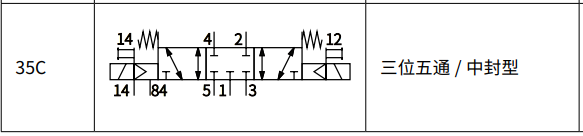

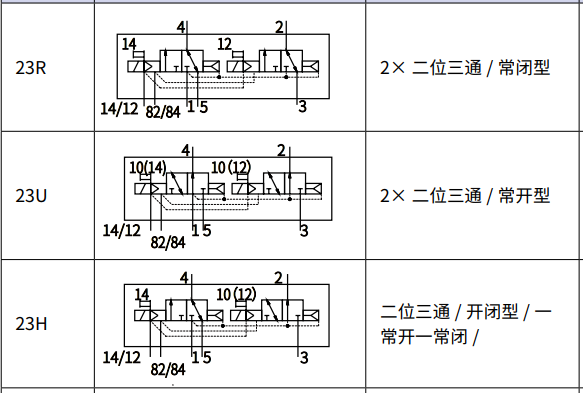

R | 2×常閉型/氣復位 | M | 單電控/氣復位 | C | 中封型 | T | 空位盲板 | ||||||
U | 2×常開型/氣復位 | B | 雙電控 | P | 中壓型 | X | 氣源板 | ||||||

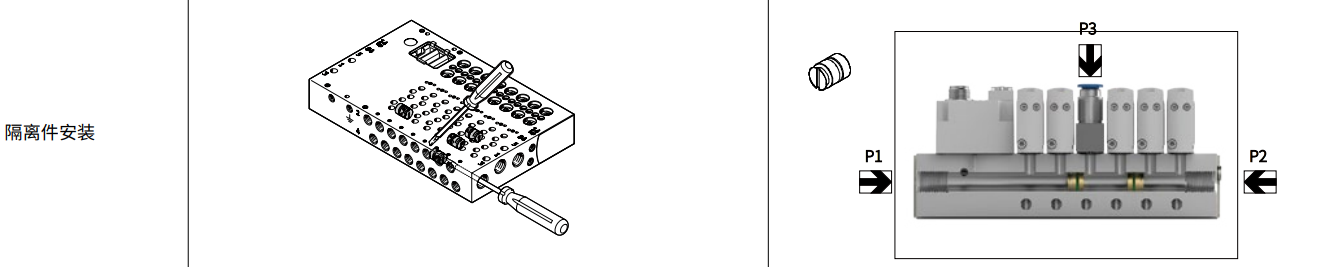

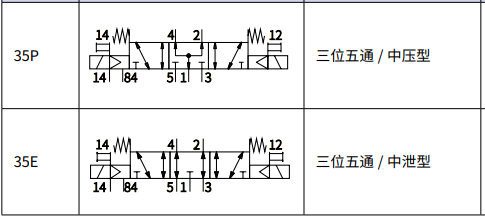

H | 開閉型1×常開1x常閉/氣復位 | E | 中泄型 | D | 通道隔離件 | ||||||||
示例 |
| ||||||||||||
