電磁閥 VMDA-L10 和 VMDA-S10, 管式閥 M5
| 主要技術參數 | ||||||||
| 閥功能 | 23R | 23U | 23H | 25M | 25B | 35C | 35P | 35E |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | |||||
| 氣復位 | 是 | 是 | - | 否 | ||||
| 彈簧復位 | 否 | 否 | - | 是 | ||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | ||||||
| 結構特點 | 活塞滑閥 | |||||||
| 密封原理 | 軟密封 | |||||||
| 驅動方式 | 電驅動 | |||||||
| 控制方式 | 先導控制 | |||||||
| 先導氣源 | 內先導 | |||||||
| 排氣功能 | 可節流 | |||||||

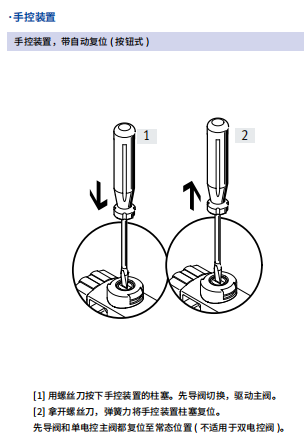

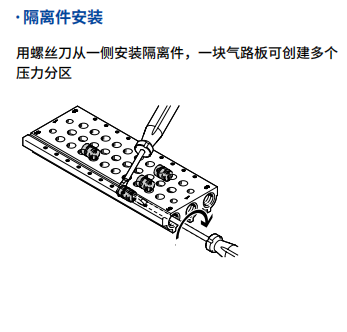

| 手控裝置 | 按鈕式帶鎖定 | |||||||
| 安裝方式 | 可通過通孔1）或氣路板 | |||||||
| 安裝位置 | 任意 | |||||||
| 信號狀態顯示 | LED | |||||||
| 公稱通徑[mm] | 2.7 | 3.2 | 3.2 | |||||
| 標準額定流量[l/min] | 150 | 220 | 210 | |||||
| 氣路板上的流量[l/min] | 150 | 220 | 210 | |||||
| 開/關時間[ms] | 6/16 | 7/19 | - | 10/30 | ||||
| 開/關轉換時間[ms] | 7 | 15 | ||||||
注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-L14 和 VMDA-S14, 管式閥 G1/8
| 主要技術參數 | |||||||||||||
| 閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E | |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | ||||||||||
| 氣復位 | 是 | 否 | 是 | - | 否 | 否 | |||||||
| 彈簧復位 | 否 | 是 | 否 | - | 是 | 是 | |||||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | |||||||||||
| 結構特點 | 活塞滑閥 | ||||||||||||
| 密封原理 | 軟密封 | ||||||||||||
| 驅動方式 | 電驅動 | ||||||||||||
| 控制方式 | 先導控制 | ||||||||||||
| 先導氣源 | 內先導或外先導 | ||||||||||||
| 排氣功能 | 可節流 | ||||||||||||
| 手控裝置 | 按鈕帶鎖定式 | ||||||||||||
| 安裝方式 | 可通過通孔 1）或氣路板 | ||||||||||||
| 安裝位置 | 任意 | ||||||||||||
| 公稱通徑 [mm] | 4.6 | 4.3 | 5.6 | ||||||||||
| 標準額定流量 [l/min] | 520 | 520 | 520 | 520 | 520 | 520 | 530 | 500 | 530 | 500 | |||
| 氣路板上的流量 [l/min] | 500 | 500 | 500 | 500 | 500 | 500 | |||||||
| 開 / 關時間 [ms] | 9/25 | 12/18 | 14/22 | - | 13/37 | 12/40 | |||||||
| 開 / 關轉換時間 [ms] | - | 8 | - | 14 | |||||||||
| 規格 [mm] | 14 | ||||||||||||
| 接口 | 1, 2, 3, 4, 5 | G1/8 | |||||||||||
| 12/14 | M5 | ||||||||||||
注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-L18 和 VMDA-S18, 管式閥 G1/4
| 主要技術參數 | |||||||||||||
| 閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E | |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | ||||||||||
| 氣復位 | 是 | 否 | 是 | - | 否 | 否 | |||||||
| 彈簧復位 | 否 | 是 | 否 | - | 是 | 是 | |||||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | |||||||||||
| 結構特點 | 活塞滑閥 | ||||||||||||
| 密封原理 | 軟密封 | ||||||||||||
| 驅動方式 | 電驅動 | ||||||||||||
| 控制方式 | 先導控制 | ||||||||||||
| 先導氣源 | 內先導或外先導 | ||||||||||||
| 排氣功能 | 可節流 | ||||||||||||
| 手控裝置 | 按鈕式 | ||||||||||||
| 安裝方式 | 可通過通孔 1）或氣路板 | ||||||||||||
| 安裝位置 | 任意 | ||||||||||||
| 公稱通徑 [mm] | 5.7 | 6.9 | 7.3 | 6.9 | 6.5 | 6.3 | |||||||
| 標準額定流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1000 | 950 | 950 | 950 | |
| 氣路板上的流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 1000 | 950 | 950 | 950 | |
| 開 / 關時間 [ms] | 15/40 | 15/48 | 22/32 | 13/50 | 15/48 | ||||||||
| 開 / 關轉換時間 [ms] | - | 15 | - | 31 | |||||||||
| 規格 [mm] | 18 | ||||||||||||
| 接口 | 1,2,3,4,5 | G1/4 | |||||||||||
| 12/14 | M5 | ||||||||||||
注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.2 mm。

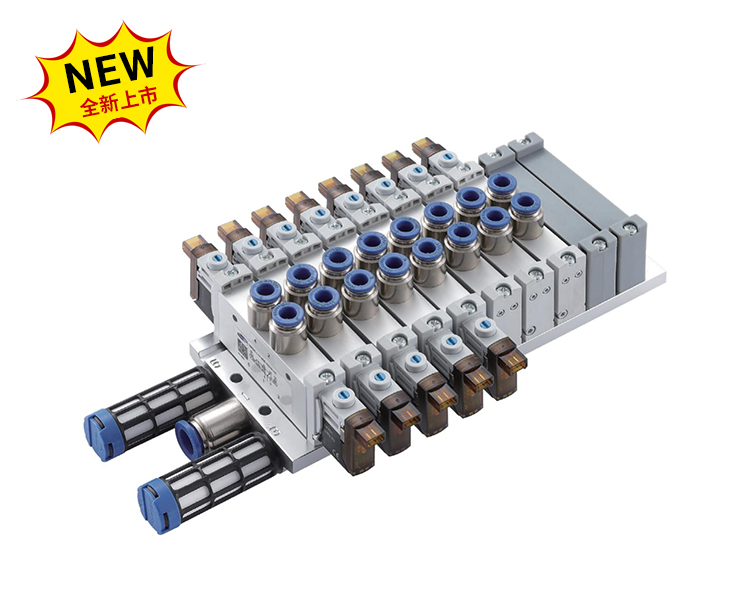

電磁閥 VMDA-B10, 板式閥 M5
| 主要技術參數 | |||||||||
| 閥功能 | 23R | 23U | 23H | 25M | 25B | 35C | 35P | 35E | |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | ||||||
| 氣復位 | 是 | 是 | - | 否 | |||||
| 彈簧復位 | 否 | 否 | - | 是 | |||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | |||||||
| 結構特點 | 活塞滑閥 | ||||||||
| 密封原理 | 軟密封 | ||||||||
| 驅動方式 | 電驅動 | ||||||||
| 控制方式 | 先導控制 | ||||||||
| 先導氣源 | 內先導或外先導 | ||||||||
| 排氣功能 | 可節流 | ||||||||
| 手控裝置 | 按鈕式 | ||||||||
| 安裝方式 | 可通過通孔 1）或氣路板 | ||||||||
| 安裝位置 | 任意 | ||||||||
| 公稱通徑 [mm] | 2.7 | 1.8 | 1.7 | 4 | 6.5 | 6.3 | |||
| 標準額定流量 [l/min] | 170 | 150 | 140 | 330 | 950 | 950 | 950 | ||
| 氣路板上的流量 [l/min] | 150 | 130 | 120 | 210 | 950 | 950 | 950 | ||
| 開 / 關時間 [ms] | 6/16 | 8/11 | 7/19 | - | 8/24 | 11/30 | |||
| 開 / 關轉換時間 [ms] | - | 7 | 14 | ||||||
| 規格 [mm] | 10 | ||||||||
| 接口 | 1,3,5 | G1/8位于氣路板上 | |||||||
| 2,4 | M5位于氣路板上 | ||||||||
| 12/14,82/84 | M5位于氣路板上 | ||||||||
注 1）如果通過通孔將閥擰在一起組成閥組，通過在閥之間放置墊片確保最小距離 0.3 mm。
電磁閥 VMDA-B14, 板式閥 G1/8
| 主要技術參數 | |||||||||||||
| 閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E | |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | ||||||||||
| 氣復位 | 是 | 否 | 是 | - | 否 | 否 | |||||||
| 彈簧復位 | 否 | 是 | 否 | - | 是 | 是 | |||||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | |||||||||||
| 結構特點 | 活塞滑閥 | ||||||||||||
| 密封原理 | 軟密封 | ||||||||||||
| 驅動方式 | 電驅動 | ||||||||||||
| 控制方式 | 先導控制 | ||||||||||||
| 先導氣源 | 內先導或外先導 | ||||||||||||
| 排氣功能 | 可節流 | ||||||||||||
| 手控裝置 | 按鈕式 | ||||||||||||
| 安裝方式 | 可通過通孔 1）或氣路板 | ||||||||||||
| 安裝位置 | 任意 | ||||||||||||
| 公稱通徑 [mm] | 4.6 | 6.9 | 7.3 | 6.9 | 6.5 | 6.3 | |||||||
| 標準額定流量 [l/min] | 520 | 520 | 520 | 520 | 520 | 520 | 530 | 500 | 530 | 500 | |||
| 氣路板上的流量 [l/min] | 500 | 500 | 500 | 500 | 500 | 500 | |||||||
| 開 / 關時間 [ms] | 8/23 | 15/11 | 14/22 | - | 13/40 | 12/40 | |||||||
| 開 / 關轉換時間 [ms] | - | 8 | 20 | ||||||||||
| 規格 [mm] | 14 | ||||||||||||
| 接口 | 1,3,5 | G1/4 位于氣路板上 | |||||||||||
| 2,4 | G1/8 位于氣路板上 | ||||||||||||
12/14,82/84 | M5 位于氣路板上 | ||||||||||||
電磁閥 VMDA-B18, 板式閥 G1/4
| 主要技術參數 | |||||||||||||
| 閥功能 | 23R | 23U | 23H | 23VR | 23VU | 23VH | 25M | 25B | 25A | 35C | 35P | 35E | |
| 穩態位置 | 單穩態 | 雙穩態 | 單穩態 | ||||||||||
| 氣復位 | 是 | 否 | 是 | - | 否 | 否 | |||||||
| 彈簧復位 | 否 | 是 | 否 | - | 是 | 是 | |||||||
| 真空工作，連接氣口 1 | 否 | 帶外先導氣源 | |||||||||||
| 結構特點 | 活塞滑閥 | ||||||||||||
| 密封原理 | 軟密封 | ||||||||||||
| 驅動方式 | 電驅動 | ||||||||||||
| 控制方式 | 先導控制 | ||||||||||||
| 先導氣源 | 內先導或外先導 | ||||||||||||
| 排氣功能 | 可節流 | ||||||||||||
| 手控裝置 | 按鈕式 | ||||||||||||
| 安裝方式 | 可通過通孔?1）或氣路板 | ||||||||||||
| 安裝位置 | 任意 | ||||||||||||
| 公稱通徑 [mm] | 5.7 | 6.9 | 7.3 | 6.9 | 6.5 | ||||||||
| 標準額定流量 [l/min] | 850 | 850 | 850 | 850 | 850 | 850 | 1000 | 1000 | 100 | 950 | 950 | 950 | |
| 氣路板上的流量 [l/min] | 800 | 800 | 800 | 800 | 800 | 800 | 950 | 950 | 950 | 900 | 900 | 900 | |
| 開 / 關時間 [ms] | 15/40 | 15/48 | 22/32 | 13/50 | 15/48 | ||||||||
| 開 / 關轉換時間 [ms] | - | 15 | - | 31 | |||||||||
| 規格 [mm] | 18 | ||||||||||||
| 接口 | 1,3,5 | G3/8 位于氣路板上 | |||||||||||
| 2,4 | G1/4 位于氣路板上 | ||||||||||||
| 12/14,82/84 | M5 位于氣路板上 | ||||||||||||
| VMDA | -L | 10 | -23R | -Z | -G18 | -H2 | -L10 | ||
| 電磁閥 | ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ||
| ① | -閥型 | S | 半管式閥 | B | 板式閥 ( 用于匯流板 ) | L | 管式閥 ( 不含密封墊及安裝螺釘 ) | ||
| ② | -規格 | 10 | 10mm | 14 | 14mm | 18 | 18mm | ||
| ③ | -閥功能代碼 | ||||||||
| 25M | 二位五通 , 單電控 | 25B | 二位五通 , 雙電控 | 25A | 二位五通，單電控，彈簧復位 | ||||
| 35C | 三位五通中封型 | 35P | 三位五通中壓型 | 35E | 三位五通中泄型 | ||||
| 23R | 2× 二位三通 , 常閉型 | 23U | 2× 二位三通 , 常開型 | 23H | 2× 二位三通 ,1× 常開 1× 常閉 | ||||
| 23VR | 2× 二位三通 , 常閉型 , 彈簧復位 | 23VU | 2× 二位三通 , 常開型 , 彈簧復位 | 23VH | 2× 二位三通 ,1× 常開 1× 常閉，彈簧復位 | ||||
| ④ | -先導形式 | 空白 | 內部先導 | Z | 外部先導 | ||||
| 備注：B 板式閥默認外部先導，S 和 L 管式閥默認內部先導 | |||||||||
| ⑤ | -氣源接口 | M5 | M5(10mm 閥 ) | G18 | G1/8 (14mm 閥 ) | G14 | G1/4(18mm 閥 ) | ||
| ⑥ | -電氣連接 | H2 | 接口形式 H，水平插頭，帶指示燈及過壓保護回路 | R8 | M8,3 針，帶指示燈及過壓保護回路 | ||||
| ⑦ | -電纜線長 | L05 | 0.5M | L10 | 1.0M | L25 | 2.5M | L50 | 5.0M |
| 備注：詳見 P320 附件線纜 | |||||||||
